Catálogo tarifa general 2016 - Regulaciones
144
Logamatic
EMS
Sistemas de regulación Logamatic EMS
Logamatic EMS
2
Regulación
2
Regulaciones
Accesorios
Componente
Clase/efic.
energ.
adicional [%]
Descripción
Referencias
Prec.
[
]
VI/4%
Unidad de mando y configuración del sistema EMS.
Unidad de control de módulos
adicionales para la regulación de hasta 4 circuitos, 1 directo y 3 con mezcladora (en caso
de querer controlar circuitos de mezcla, añadir, además del RC35, un módulo MM10 por
cada circuito de mezcla con un máximo de 3).
El controlador Logamatic RC35 se puede
montar en la vivienda o en la caldera.
Caso de ser instalado en la vivenda, puede
emplearse además de como controlador del sistema, como termostato ambiente.
7747312279
237
V/3%
Unidad de regulación de un circuito de calefacción por temperatura ambiente o por
curva de calefacción (no controla módulos adicionales). Con reloj digital, 8
programas estándar incluidos, funcionamiento manual, para instalación en vivienda.
Posibilidad de trabajar como controlador único o como termostato ambiente de
circuitos de calefacción en combinación con un RC35.
7747312366
129
V/3%
Termostato ambiente a dos hilos para instalación en vivienda. Visualización digital
de la temperatura. Regulador ambiente para un único circuito de calefacción sin curva,
sin posibilidad de combinación con RC25 o RC35.
30009845
93
-/-
Módulo de control para calderas en cascada. Válido para el control de hasta 4
calderas por módulo. Posibilidad de conexión de 4 MCM 10 pudiendo llegar de este
modo a controlar hasta 16 calderas en cascada. Compatible con tecnología EMS-
BUS (Calderas GB162, GB312 y GB402).
7746900847
525
-/-
Módulo opcional del sistema Logamatic EMS para la regulación de un circuito de
calefacción con válvula mezcladora. Para su instalación, es necesario contar con una
unidad de mando RC35. Dicha unidad de mando puede controlar un máximo de 3
módulos MM10 por sistema. Adicionalmente, es posible instalar un RC25 como
termostato ambiente por cada circuito de mezcla controlado por MM10.
30009847
247
-/-
Módulo opcional del sistema Logamatic para la regulación de una instalación solar para
el calentamiento de un acumulador de acs.
Para su instalación y control, es necesario
contar con una unidad de mando RC35. Máximo un módulo por Logamatic EMS.
30009846
340
-/-
Modulo de eficiencia de la bomba. Para el control de bombas de caudal variable en
función de la potencia de caldera o de salto térmico. Sólo posible en instalaciones
de calderas GB312 y GB402 con compensador hidráulico y bomba de primario.
Sólo es posible instalar uno por caldera y siempre para bomba de caldera.
Tipo de bomba: Señal 0-10 V para modulación y conexión ON-OFF.
7736613592
185
-/-
Módulo opcional del sistema Logamatic para el control de temperatura en el
compensador hidráulico y 1 circuito directo.
30009848
206
-/-
Módulo señal externa 0-10 V. Para combinación de calderas con regulación EMS
y un sistema de control centralizado externo CTG. Admite una señal de 0-10 V
para control de caldera por potencia o temperatura. Incluye señal de aviso de fallo.
5016995
220
-/-
Sonda de temperatura exterior suplementaria.
5991374
15
RC35
RC25
RC10
MM10
MCM 10
EM10
FA
SM10
PM10
HK2
WM10
HK1
WM 10

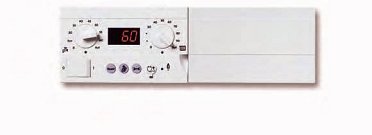

Los sistemas de regulación Logamatic EMS tienen como controlador básico
el Logamatic BC10. Su display muestra valores de temperatura del agua en
caldera y, según el modelo de caldera, puede mostrar también la presión.
HK1
HK2
HK1
RC35
HK3
HK4
con max. 3x MM10
Logamatic EMS+RC35+AS1
HK2
